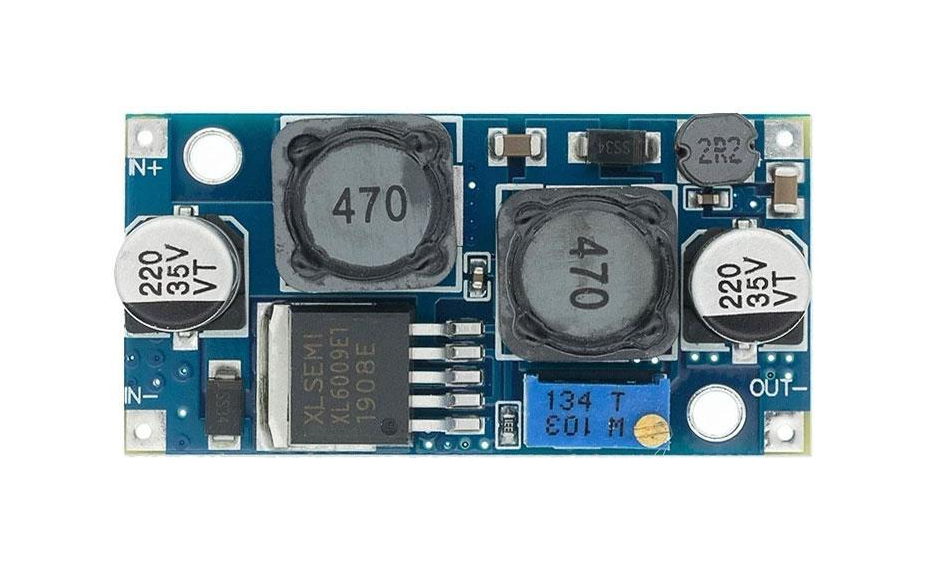

Підвищувальний концентрувальний перетворювач напруги на мікросхемі XL6009 3.8 — 32V TO 1.3 — 35 V

70 ₴

  • Немає в наявності
  • Код: 60093
Підвищувальний концентрувальний перетворювач напруги на мікросхемі XL6009 3.8 — 32V TO 1.3 — 35 V
Підвищувальний концентрувальний перетворювач напруги на мікросхемі XL6009 3.8 — 32V TO 1.3 — 35 VНемає в наявності
70 ₴
+380 (96) 976-54-05
+380 (96) 976-54-05
повернення товару протягом 14 днів за домовленістю

Підвищувальний концентрувальний перетворювач напруги на мікросхемі XL6009 зібраний за топології SEPIC здатний видавати стабільну напругу на виході від 1.25 до 35 вольтів у разі вхідної напруги від 5 до 32 вольтів. Це означає, що на виході імпульсного перетворювача напруги завжди буде задана стабільна напруга, попри те, що на його вході може бути напруга як менше, так і більше, ніж на його виході.

Перетворювач має вбудований тепловий захист і обмеження робочого струму. Регулювання вихідної напруги відбувається за допомогою високоточного потенціометра.

XL6009 підвищувальний-понувальний перетворювач може застосовуватися в автомобільних адаптерах для ноутбуків, в автомобільних і промислових пристроях, що вимагають напруження вище від рівня напруги мережі живлення, у портативній електроніці, він незамінний у сонячних фотоелектричних системах, системах, що використовують енергію вітру, та інших застосунках, де є нестабільність напруги.

Технічні характеристики XL6009

  • Ефективність перетворення (ККД): до 94%
  • Частота перемикання: 400 кГц
  • Робоча температура: від -40 до +85 °C
  • Вхідна напруга: 5-32 В
  • Вихідна напруга: 1.25-35 В (регульована)
  • Максимальний струм навантаження (Вихідний струм): 3.0 А
  • Обмеження робочого струму навантаження (Вхідний струм): 4.0 А
  • Пульсація вихідної напруги: <50 мВ
  • Нестабільність вихідної напруги: <2.5%
  • Захист: від короткого замикання та від перегрівання (125 °C)
  • Розмір: 52x33x12 мм

Вхідна напруга, дотримуючись полярності, подається на вхідні контакти «IN+» і «IN-», вихідна напруга знімається з вихідних контактів «OUT+» і «OUT-».

За живлення навантаження з номінальним струмом споживання понад 1.0 А необхідно встановити радіатор зверху на мікросхемі або, найкраще, плату на радіатор, дотримуючись ізоляції струмопровідних частин від радіатора.

Мінімальна вхідна напруга 5 вольтів. Модуль працює некоректно за вхідної напруги менш ніж 5 вольтів, є ризик отримати непередбачувані високі показники напруги на виході. Тому цей модуль непридатний для живлення пристроїв від акумуляторів 18650 і їм подібних на 3.7 В.

Характеристики
Основні
ВиробникБез бренда
Країна виробникКитай
Користувацькі характеристики
Артикул60093
Номінальний струм2 А
СтанНовий
Тип робочої величиниНапруга
Основні атрибути
ТипМодуль
