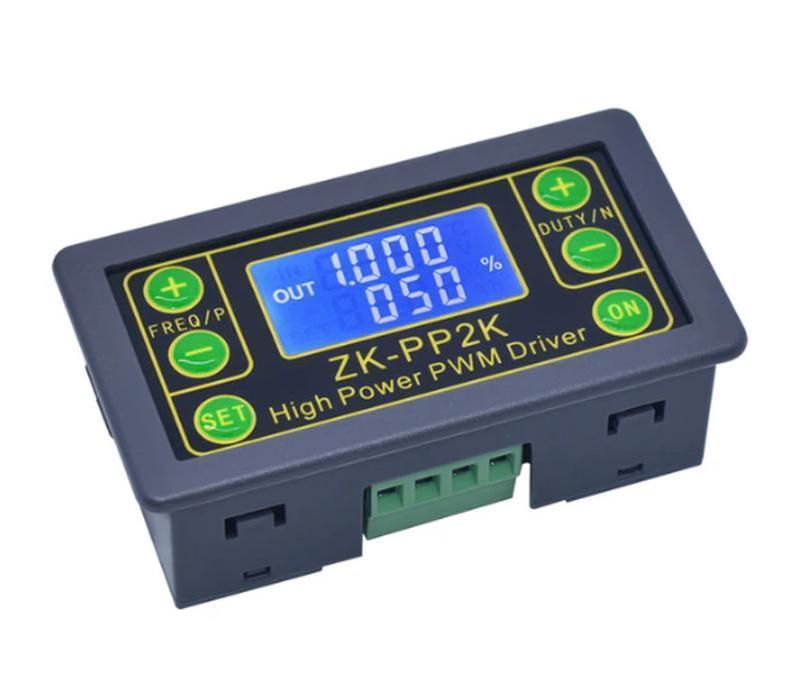

PWM/ШІМ ZK-PP2K генератор імпульсів із регульованою частотою та наснагою регулятор обертів

PWM/ШІМ генератор прямокутних імпульсів із регульованою частотою та сквагою.
Діапазон вихідних частот — від 1 Гц до 150 кГц.
Модуль можна використовувати як генератор імпульсів для різних застосувань, зокрема для керування драйверами крокових двигунів, під час тестування обладнання та електронних компонентів, у схемах регулювання потужності тощо.

Технічні характеристики

• Кількість каналів: 1
• Діапазон частот: 1 Гц - 150 кГц
• Форма сигналів: прямокутна
• Робоча напруга: 3.3 - 30 В
• Діапазон робочого циклу: 0 - 100%
• Точність робочого циклу: ±1%
• Точність частоти: ±2%
• Вихідний струм: ≤8 А
• Кількість імпульсів: 1-9999
• Час затримки: 0.000-9999 с
• Точність часу: 1 мс
• Дисплей: LCD
• Робоча температура: -20/+85 °C
• Відносна вологість: 0-95%

Габарити: 79х43х30 мм
Вага нетто: 42 г.

версія ZK-PP2K може під'єднуватися напрямок до котушки, а в іншому все однаково.

Зверніть увагу, що високопотужний драйвер PWM (тип PP2 і PP2K) — це вихід Типу MOS. Коли навантаження не під'єднане, немає форми хвилі, і сигнал тільки після під'єднання навантаження.

 Безліч практичних застосувань!

1. Світлодіодне регулювання яскравості, частота, робочий цикл можна регулювати

2. Регулювання швидкості двигуна, частота та робочий цикл можна регулювати

3. Привод соленоїдного клапана, щоб витягнути та відпустити, автоматичний цикл, затримка виходу, номер циклу (або безкінцева петля) можна встановити.

4. Керувальне обладнання для увімкнення та вимикання, перевірка втоми, напруги та інші випробування для перевірки надійності обладнання замовника.

5. Затримка запуску навантаження, час затримки можна встановити, після затримки, він буде увімкнений або переривчастий.

Основні характеристики:

 Може під'єднатися безпосередньо до світлодіодна стрічка, мотор, електромагнітний клапан та інші навантаження

1,2 Два режими можна вибрати:

Режим ШІМ (безперервний) робочий цикл. Зверніть увагу, що кількість імпульсів не може бути налаштована в цьому режимі, і пульс завжди випромінюється.

Імпульсний режим-покладальний час ширини імпульсу, негативний імпульс ширини часу, час затримки увімкнення й кількість імпульсів регулюється.

з кнопкою запуску та зупинки, може керувати виходом і зупинкою сигналу

Широкий вхід напруги 3,3-30 в, 5,08 мм Клемне проведення

Технічні параметри:

- Робоча напруга: 3,3 -30 В (Зверніть увагу, що позитивні та негативні полюси не мають бути скасовані, інакше він може згоріти)

- Частотний діапазон: 1 Гц — 150 кГц, точність приблизно 2 проць.

- Контроль швидкості двигуна зазвичай вибирає 20 кГц

- робочий цикл діапазон: 0-100 проць, 1 відсоток-крок

- кількість імпульсів: 1-9999

- затримка вихідного часу: 0,000 s-9999 s, мінімальний розмір може бути встановлений 1 мс

- позитивний і негативний імпульс ширина довжина: 0,000 s-9999 s, мінімальний можна встановити 1 мс

- Вихідна Амплітуда: амплітуда дорівнює напруженню живлення (вихід + безпосередньо під'єднаний до модулю V+)
